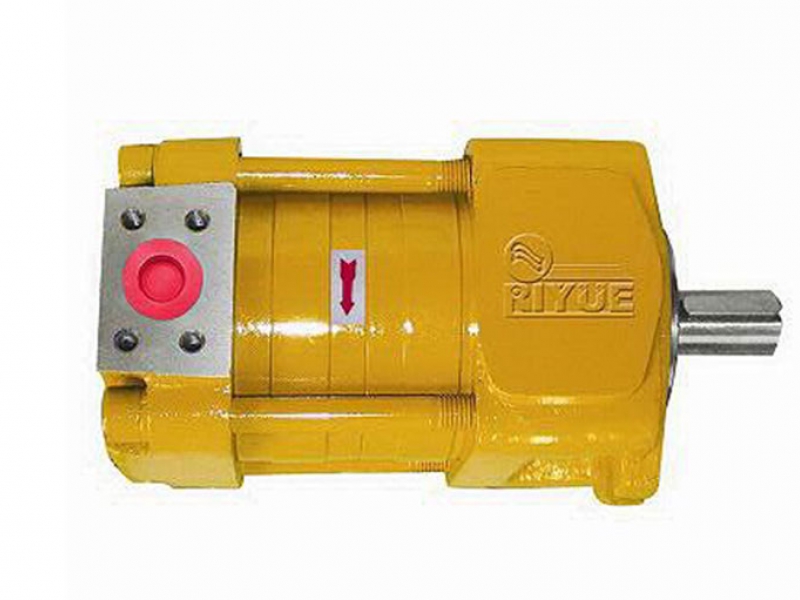

一、产品简介

　　上海轩云液压机械有限公司生产的NT系列齿轮泵是一种设计新颖的液压动力元件。它采用特殊齿形，使其齿轮接触平滑，工作时几乎无困油，NT系列泵具有高压力、低噪音、长寿命、稳定可靠等优点，广泛适用于各种领域。

　　直线共轭内啮合齿轮泵在液压行业被喻为“永不磨损的油泵”，用于高、精、专液压系统。国际上几大著名公司都把它作为品牌产品来开发和推广，以确保在液压泵行业的地位。

　　NT系列液压泵聚积了柱塞泵的高压力，螺旋泵的低噪音，压力脉动小，和普通齿轮泵的工作稳定性、持久耐用性等优点集于一身。直线共轭内啮合齿轮泵作为—种基础元件，广泛用于锻压机床、叉车、压钻机、注塑机、船舶、摩天轮及航空航天事业等。

　　上海轩云液压机械有限公司生产的NT系列直线共轭内啮合齿轮泵工艺独特，质量上乘。是液压动力的优良产品，是系统精密控制之动力源。

　　注：“NT泵轴伸符合GB2353。1-80液压泵和马达安装法兰和轴伸的尺寸系列和标记”(即Iso9309/2)

　　二、工作原理及结构

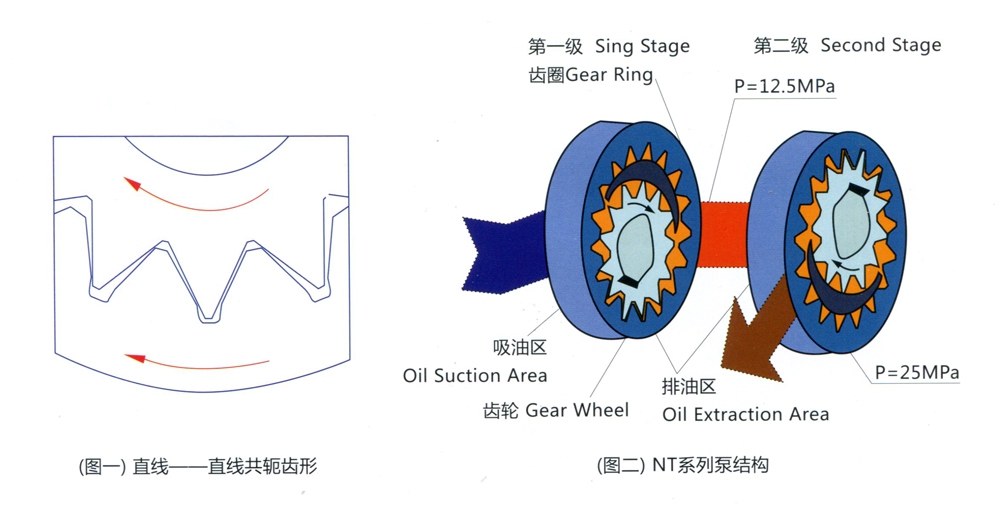

　　NT系列泵的工作原理同渐开线内啮合齿轮泵一样，由齿轮带动齿圈旋转，在旋转过程中吸油腔容积由小变大产生真空而吸油，排油腔容积由大变小挤压油液而排油。NT系列泵的最大优点是采用直线共轭线的齿形(见图一)，并按无困油设计，从而大大降低了泵的噪音和压力脉动，工作时压力油使滑动元件得到强制润滑，磨损极少，提高了泵的使用寿命。

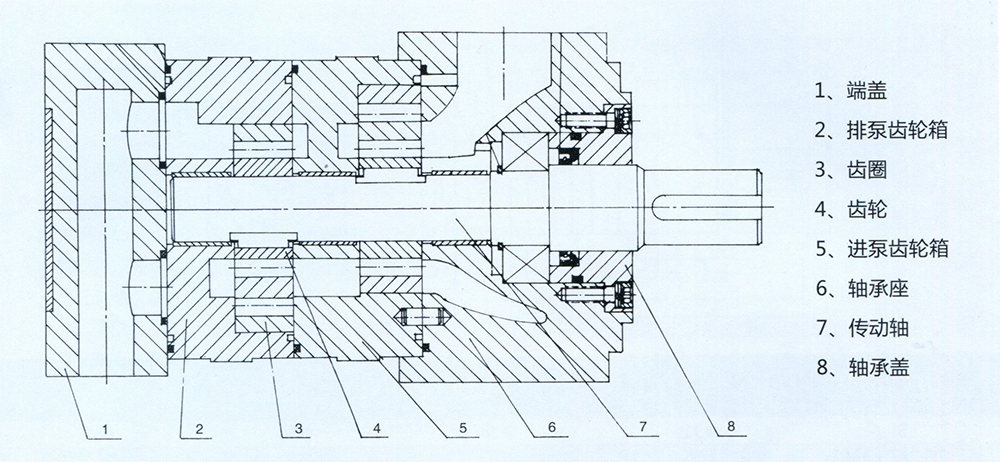

　　NT系列泵结构简单(见图二)，工作油液经第一级加压后进入第二级泵，通过二次加压排出，这样使油压提高一倍，该泵工作油液第一级泵加压的压力达到125Mpa，再进入第二级泵，加压达到25Mpa排出。

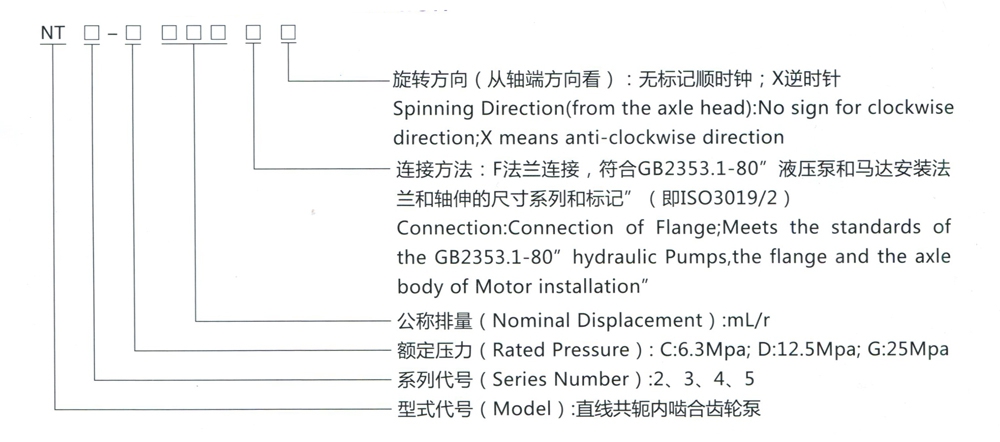

　　三、型号说明

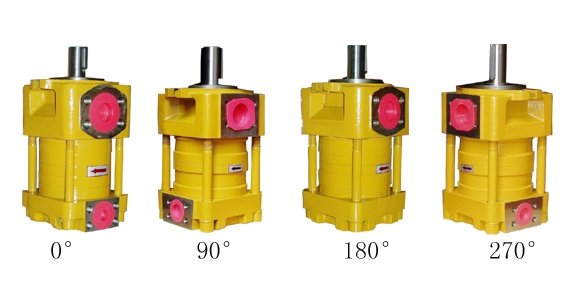

　　四、进、出油口方向

　　五、型号分类

　　注：1MPa=9.806Kgf/cm²

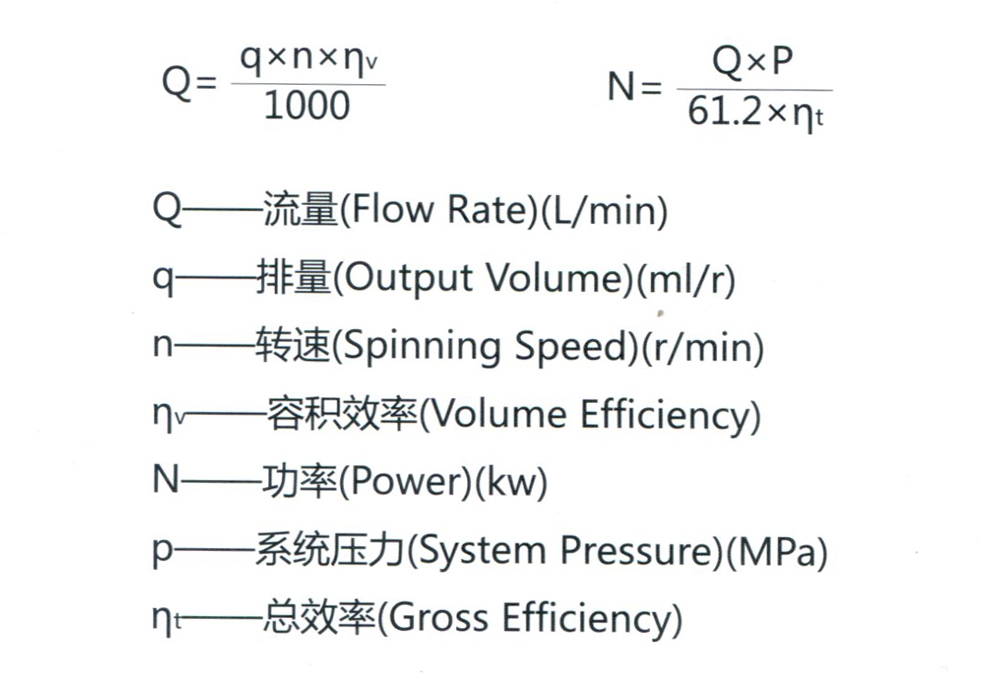

　　六、流量和功率配备计算公式

　　用户应根据液压系统实际工况(压力、流量)和转速，计算岀泵的排量，选择好型号即可算出泵需要的功率随后确定电机或其它的动力源。

　　七、双级高压泵技术参数

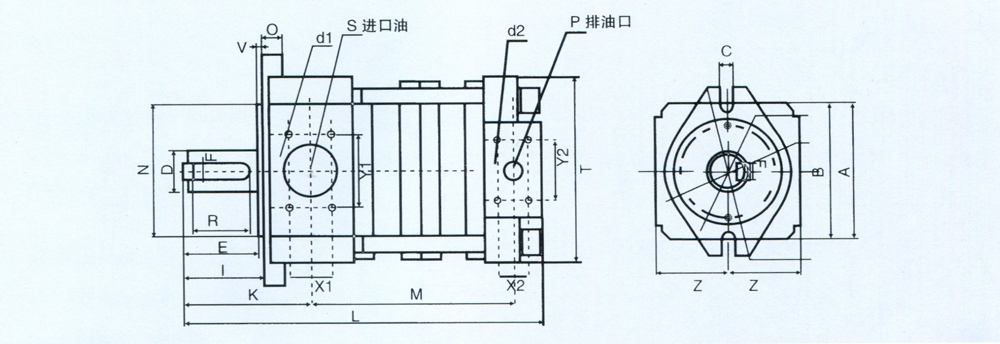

　　八、双级高压泵外形及安装尺寸

　　十一、故障及排除
