YCY14-1B自动变量柱塞泵
发表时间:2023-07-28 15:10 阅读次数:705

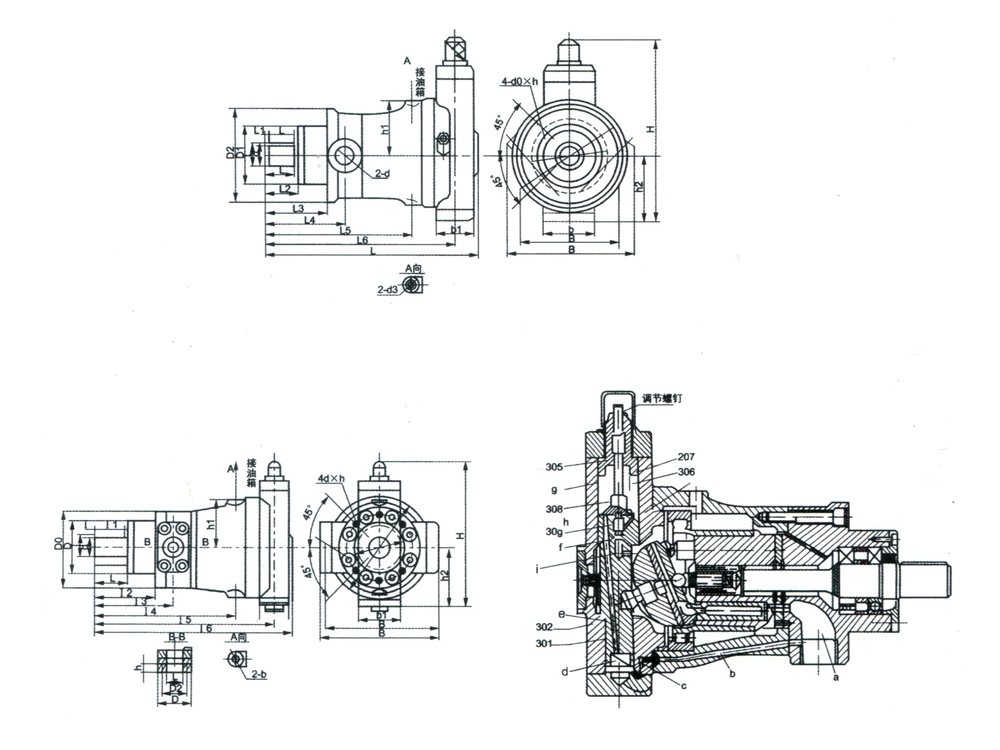

压力补偿变量泵的出口流量随出口压力的大小近似地在一定范围内按恒功率曲线变化。当来自主体部分的高压油通过通道(a)(b)(C),进入变量壳体下腔后,油液经通道分别进入通道(f)和(h),当弹簧的作用力大于由f)油道,进入伺服活塞下端环形面积上的液压推力时,则油液经(h)到上腔(qg),推动变量活塞冋下运动,使泵的流量增加。当作用于伺服活塞下端环形面积上的液压推力大于弹簧的作用时,则伺服活塞向上运动,堵塞通道(h),使(g)腔的油通过()腔而卸压,此时,变量活塞上移,变量头偏角减小,使泵的流量减小。
调节流量特性时,可先将限位螺钉拧至上端,根据所需要的流量和压力变化范围,调节弹簧套,使其流量开始发生变化时的初始压力符合要求,然后将限位螺钉拧至终极压力时的流量不再发生变化,其中间的流量与压力变化关系由泵的本身设计所决定。
型号规格 | 10YCY14-1B | 25YCY14-1B | 40YCY14-1B | 63YCY14-1B | 80YCY14-1B | 160YCY14-1B | 250YCY14-1B |
额定压力(MPa) | 31.5 | ||||||
公称排量(ml/r) | 10 | 25 | 40 | 63 | 80 | 160 | 250 |
额定转速(r/min) | 1500 | 1000 |
型号 | b | b0 (N9) | b1 | b2 | b3 | DO | D1 (f9) | D2 | D3 | D (h6) | d1 | d2 | d3 |
10YCY14-1B | 142 | 8 | 50 | 88 | 100 | 75 | 125 | 150 | 25 | M22x1.5 | M14x1.5 | ||
25YCY14-1B | 172 | 8 | 66 | 100 | 125 | 100 | 150 | 170 | 30 | M33x2 | M14x1.5 | ||
40YCY14-1B | 172 | 8 | 66 | 100 | 125 | 100 | 150 | 170 | 30 | M33x2 | M14x1.5 | ||
63YCY14-1B | 200 | 12 | 74 | 104 | 155 | 120 | 190 | 225 | 40 | M42x2 | M18x1.5 | ||
80YCY14-1B | 200 | 12 | 74 | 104 | 155 | 120 | 190 | 225 | 40 | M42x2 | M18x1.5 | ||
160YCY14-1B | 340 | 16 | 100 | 120 | 90 | 200 | 150 | 240 | 300 | 55 | 50 | 64 | M22x1.5 |
250Y CY14-1B | 420 | 18 | 100 | 140 | 110 | 230 | 180 | 280 | 360 | 60 | 55 | 76 | M22x1.5 |
型号 | H | h1 | h2 | h3 | L | Io | I1 | I2 | I3 | I4 | I5 | I6 | t | d3 |
10YCY14-1B | 288 | 74 | 100 | 295 | 30 | 4 | 41 | 86 | 109 | 194 | 258 | 28 | M10x25深 | |
25YCY14-1B | 351 | 83 | 120 | 362 | 45 | 4 | 54 | 104 | 134 | 246 | 317 | 32.5 | M10x25深 | |
40YCY14-1B | 351 | 83 | 120 | 362 | 45 | 4 | 54 | 104 | 134 | 246 | 317 | 32.5 | M10x25深 | |
63YCY14-1B | 400 | 108 | 140 | 440 | 50 | 4 | 62 | 122 | 157 | 300 | 389 | 42.5 | M10x25深 | |
80YCY14-1B | 400 | 108 | 140 | 440 | 50 | 4 | 62 | 122 | 157 | 300 | 389 | 42.5 | M12x25深 | |
160YCY14-1B | 448 | 141 | 173 | 25 | 595 | 100 | 4 | 110 | 180 | 230 | 411 | 533 | 59 | M16x35深 |
250YCY14-1B | 576 | 170 | 210 | 25 | 691 | 100 | 5 | 112 | 212 | 272 | 492 | 629 | 63.9 | M20x45深 |
